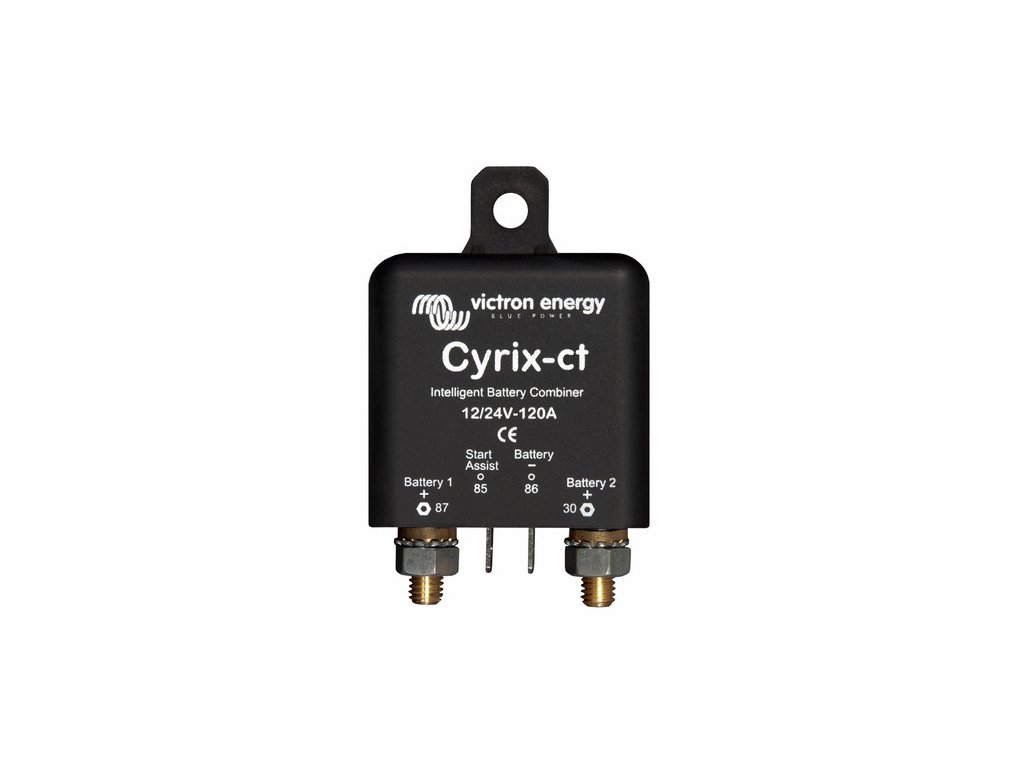

Victron Energy propojovač baterií Cyrix-ct 12-24V 120A

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.

Model Cyric-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje.


Základní možnosti zapojení naleznete v níže přiloženém souboru "Schémata zapojení".



Pracovní napětí: 12 nebo 24 V (autodetekce)

Maximální proud z alternátoru: 150 A

Maximální kontinuální proud v systému: 120 A

Spotřeba proudu pokud není zařízení sepnuté: 4 mA

Připojovací napětí (se zpožděním přibližně 10 minut):  13 V/ 26 V

Připojovací napětí (se zpožděním přibližně 4 sekundy):  13,8 V/ 27,6 V

Odpojovací napětí (se zpožděním přibližně 10 minut):  12,8 V/ 25,6 V

Odpojovací napětí (se zpožděním přibližně 4 sekundy):  11,8 V/ 23,6 V

Odpojovací přepětí: 16 V (32 V)

Rozměry bez vývodů: 45 x 45 x 45 mm

Materiál krytu: černý plast

Stupeň ochrany: IP54
